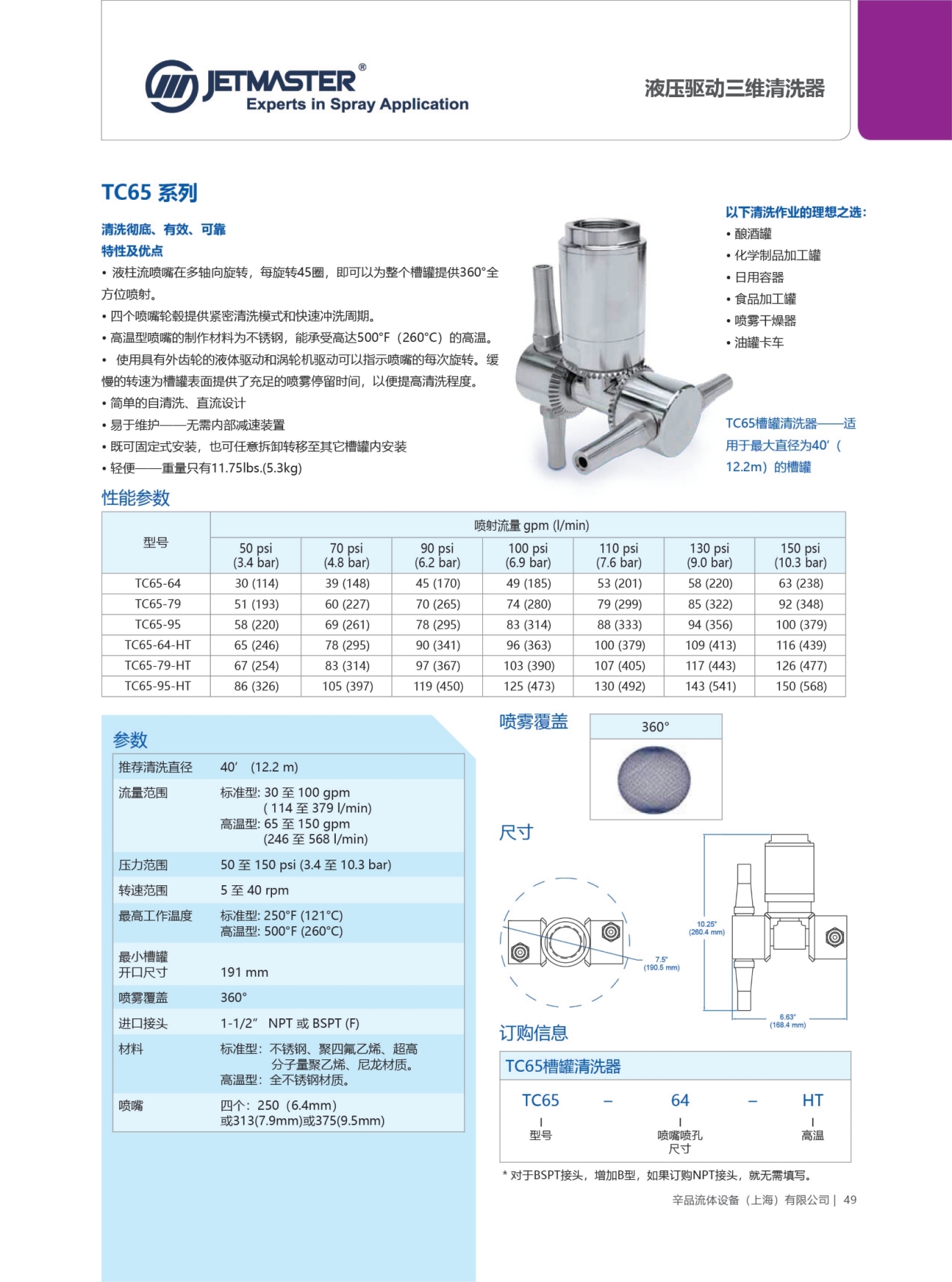

TC65 液体驱动三维旋转槽罐清洗器
Fluid-Driven 3D Rotary Tank Cleaning Machine
JETMASTER · 辛品流体
产品概述
TC65 是 JETMASTER 推出的一款液体驱动涡轮式三维旋转槽罐清洗器（3D Rotary Tank Cleaning Machine），专为中大型储罐的原位清洗（CIP）设计。
产品利用清洗介质自身压力驱动内部涡轮及外齿轮减速机构，带动四个实心液柱流喷嘴在多个轴向上做 360° 指数式旋转，形成全覆盖、高冲击的网格化清洗轨迹，每旋转 45 圈即可完成整个罐体内表面的一次完整扫描覆盖。
TC65 适用于最大直径达 12.2 米（40 英尺）的槽罐清洗，是替代传统固定喷淋球、提升清洗效率、降低清洗剂与水耗的理想升级方案。
工作原理
- 液体驱动：清洗介质（水或 CIP 清洗液）从 1-1/2" 进口进入，经内部涡轮腔驱动涡轮旋转，无需外部动力源。
- 外齿轮减速：涡轮输出经外齿轮组减速，使喷嘴轮毂以 5–40 rpm 的低速旋转，确保液柱在罐壁表面有充足的停留时间（dwell time），显著提升冲击清洗效果。
- 多轴三维旋转：四个喷嘴安装在可同时绕水平轴和垂直轴旋转的轮毂上，两个方向的旋转叠加产生指数分度式 360°×360° 网格覆盖轨迹，无清洗盲区。
- 自清洗设计：直流通道设计使清洗介质同时润滑和冷却内部运动部件，无需外部润滑，正常工况下免拆洗维护。
技术参数
| 参数项目 | 标准型 | 高温型（HT） |
|---|---|---|
| 最大清洗槽罐直径 | 40 ft (12.2 m) | 40 ft (12.2 m) |
| 流量范围 | 30–100 gpm (114–379 L/min) | 65–150 gpm (246–568 L/min) |
| 工作压力范围 | 50–150 psi (3.4–10.3 bar) | |
| 转速范围 | 5–40 rpm | |
| 最小槽罐开口尺寸 | 7.5 in (191 mm) | |
| 喷雾覆盖角度 | 360° 全方位 | |
| 进口接头 | 1-1/2" NPT 或 BSPT（内螺纹） | |
| 主体材质 | 316不锈钢、PTFE、UHMW-PE、尼龙 | 全316不锈钢 |
| 喷嘴数量 | 4 个 | |
| 喷嘴孔径规格 | 250(6.4mm) / 313(7.9mm) / 375(9.5mm) | |
| 最高工作温度 | 250°F (121°C) | 500°F (260°C) |
| 整机重量 | 11.75 lbs (5.3 kg) | |
| 推荐过滤器精度 | 20 目（约 800 μm） | |
产品特点与优势
- 三维全覆盖清洗：四喷嘴多轴旋转 + 指数分度轨迹，每 45 转完成 360°×360° 完整网格扫描，无清洗盲区。
- 高冲击液柱射流：实心锥形喷嘴产生高动量直射流，冲击强度远高于普通旋转洗球，可有效去除顽固残渣、蛋白结垢和粘稠物料。
- 低速高停留时间：外齿轮减速使喷嘴转速低至 5–40 rpm，液柱在罐壁表面停留时间长，清洗更彻底。
- 节水节能：相比固定喷淋球，清洗时间缩短 40%–60%，清洗液、水和蒸汽消耗显著降低，降低 CIP 运行成本。
- 结构简单易维护：无内部减速齿轮箱，直流自清洗设计，拆装维护简便，故障点少。
- 安装灵活便携：整机仅 5.3 kg，既可固定式 CIP 安装，也可便携转移至不同槽罐使用；支持螺纹/法兰多种连接方式。
- 高温型可选：HT 型采用全不锈钢材质，可承受高达 260°C 的清洗介质温度，适用于高温 CIP 工艺和粘稠物料清洗。
- 材质合规：316 不锈钢本体 + 食品级密封材料，适用于食品、饮料、制药等卫生要求较高的行业。
典型应用领域
| 行业 | 典型应用对象 |
|---|---|
| 酿酒饮料 | 啤酒发酵罐、清酒罐、饮料调配罐、乳品储罐 |
| 食品加工 | 食用油储罐、酱料反应釜、喷雾干燥塔、储料仓 |
| 生物制药 | 发酵罐、种子罐、配液罐、原料药反应釜 |
| 化工 | 化工原料储罐、溶剂回收罐、反应釜、IBC 周转容器 |
| 日用化工 | 洗涤剂混合罐、化妆品乳化罐、香精储罐 |
| 储运 | 油罐车、铁路罐车、船舶液舱、移动式储罐 |
型号说明与订购信息
型号命名规则
TC65 - 250 - HT - B
- TC65 = 产品系列：TankClean 65 液体驱动槽罐清洗器
- 250 = 喷嘴喷孔尺寸：250=1/4"(6.4mm) / 313=5/16"(7.9mm) / 375=3/8"(9.5mm)
- HT = 高温型：HT=全不锈钢高温型（≤260°C）；省略=标准型（≤121°C）
- B = 进口接头：B=BSPT（英制锥管内螺纹）；省略=NPT（美制锥管内螺纹）
标准型号列表
| 完整型号 | 喷嘴孔径 | 类型 | 进口接头 |
|---|---|---|---|
| TC65-250 | 6.4 mm (1/4") | 标准型 | NPT |
| TC65-313 | 7.9 mm (5/16") | 标准型 | NPT |
| TC65-375 | 9.5 mm (3/8") | 标准型 | NPT |
| TC65-250-HT | 6.4 mm (1/4") | 高温型 | NPT |
| TC65-313-HT | 7.9 mm (5/16") | 高温型 | NPT |
| TC65-375-HT | 9.5 mm (3/8") | 高温型 | NPT |
注：如需 BSPT 接头，在型号末尾加 "-B"，例如：TC65-375-HT-B
